Tổng hợp các ký hiệu, các nút gạt sau cục đẩy bạn nên biết

Trong hệ thống âm thanh, cục đẩy công suất đóng vai trò then chốt trong việc khuếch đại tín hiệu và truyền tải âm thanh đến loa. Để sử dụng cục đẩy một cách hiệu quả và đúng cách, việc nắm vững ý nghĩa của các ký hiệu và chức năng của các nút gạt sau cục đẩy là vô cùng quan trọng. Bài viết này của Tech Sound Việt Nam sẽ giúp bạn tìm hiểu chi tiết về vấn đề này.

1. Tầm quan trọng của việc nắm rõ ký hiệu và các nút gạt sau cục đẩy

Trước khi sử dụng bất kỳ thiết bị nào, việc đọc kỹ hướng dẫn và hiểu rõ ý nghĩa của các ký hiệu, nút điều khiển và cổng kết nối là điều cần thiết. Đối với cục đẩy công suất cũng không ngoại lệ. Việc nắm vững kiến thức này sẽ mang lại nhiều lợi ích:

Giúp sử dụng thiết bị một cách hiệu quả và đúng mục đích.
Tận dụng tối đa các chức năng và chế độ hoạt động của cục đẩy.
Hạn chế các lỗi và sự cố xảy ra trong quá trình sử dụng.
Kéo dài tuổi thọ và độ bền của sản phẩm.

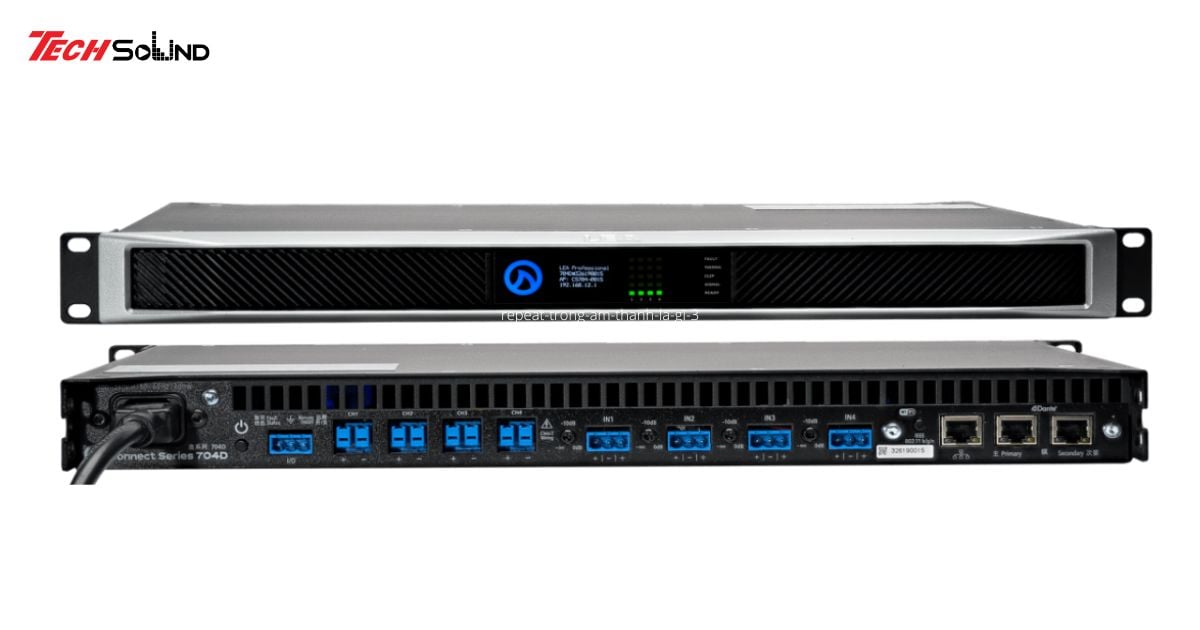

cuc day cong suat 1

2. Giải thích các ký hiệu và cổng kết nối trên cục đẩy

So với các thiết bị khác như bàn mixer, vang cơ hay vang số, cục đẩy thường có ít ký hiệu hơn, giúp người dùng dễ dàng nắm bắt. Dưới đây là một số ký hiệu phổ biến trên cục đẩy:

INPUT A/B/C/D (hoặc 1/2/3/4): Cổng cấp tín hiệu đầu vào cho từng kênh.
CH: Ký hiệu chỉ kênh của cục đẩy, ví dụ CHA là kênh A, CHB là kênh B.
LINK: Dùng để kết nối tín hiệu từ kênh này sang kênh khác.
OUT A/B/C/D: Cổng cấp tín hiệu ra loa.
Ký hiệu Lock với mũi tên chỉ hướng khóa jack sau khi kết nối để đảm bảo độ an toàn.
CHA +/- = 1+/1-: Hướng dẫn đấu dây loa vào cực dương (1+) và cực âm (1-) ở kênh A. Tương tự cho các kênh khác.
200-240V 50-60Hz: Chỉ thông số nguồn điện đầu vào phù hợp.
Mode: Chọn chế độ hoạt động.
Sensitivity: Chọn độ nhạy đầu vào.
BRG +/- = 1+/2+: Hướng dẫn đấu dây loa ở chế độ Bridge (đánh cầu).
Channel A/B/C/D hoặc CH 1/2/3/4: Ký hiệu kênh ở mặt trước cục đẩy, dùng để điều chỉnh âm lượng ra loa.
Nút nguồn: Dùng để bật/tắt cục đẩy.

>>> Xem thêm: Có nên nâng cấp, độ loa kéo không?

3. Chức năng của các nút gạt sau cục đẩy

Mỗi dòng cục đẩy có thể có các nút gạt sau khác nhau. Nhiều mẫu mới hiện nay đã tối giản thiết kế, chỉ giữ lại các nút gạt thực sự cần thiết. Dưới đây là tổng hợp các nút gạt phổ biến trên cục đẩy:

Nút gạt chế độ Stereo, Mono, Bridge Đây là 3 chế độ đánh loa phổ biến trên hầu hết các cục đẩy hiện nay.

Nút gạt LPF/Pass

Khi gạt sang Pass, tín hiệu ra loa sẽ đầy đủ các dải tần (thường dùng cho loa karaoke, loa full).
Khi gạt sang LPF, cục đẩy sẽ lọc tín hiệu để đánh loa siêu trầm (subwoofer).
Các nút gạt 0.7V/1V/1.4V Nút gạt này dùng để chọn độ nhạy đầu vào:
0.7V: Độ nhạy thấp nhất, nhưng tín hiệu ra loa mạnh nhất.
1V: Tín hiệu ra loa ở mức trung bình.
1.4V: Tín hiệu ra loa yếu nhất.

Nút gạt LIFT/GROUND

Gạt sang Ground để nối đất cục đẩy, loại bỏ nhiễu và dòng điện rò rỉ gây tê tay khi chạm vào vỏ máy.
Gạt sang LIFT nếu không muốn nối đất.

Nút gạt CLIP MODE 4Ω/8Ω

Gạt sang 8Ω khi sử dụng loa 8 ohm. Đèn Clip sẽ báo khi cục đẩy quá tải.
Gạt sang 4Ω khi sử dụng loa 4 ohm. Đèn Clip sẽ báo khi cục đẩy quá tải hoặc loa gặp sự cố.

4. Những lưu ý khi sử dụng các nút gạt trên cục đẩy

Để tránh gây hỏng hóc cho cục đẩy và loa, bạn cần lưu ý một số điểm sau:

Tìm hiểu kỹ ý nghĩa và tác dụng của từng nút gạt trước khi sử dụng.
Gạt đúng nấc và đấu nối theo hướng dẫn của nhà sản xuất.
Tránh gạt nút nửa chừng, vì điều này không có tác dụng và có thể gây hỏng nút gạt về lâu dài.

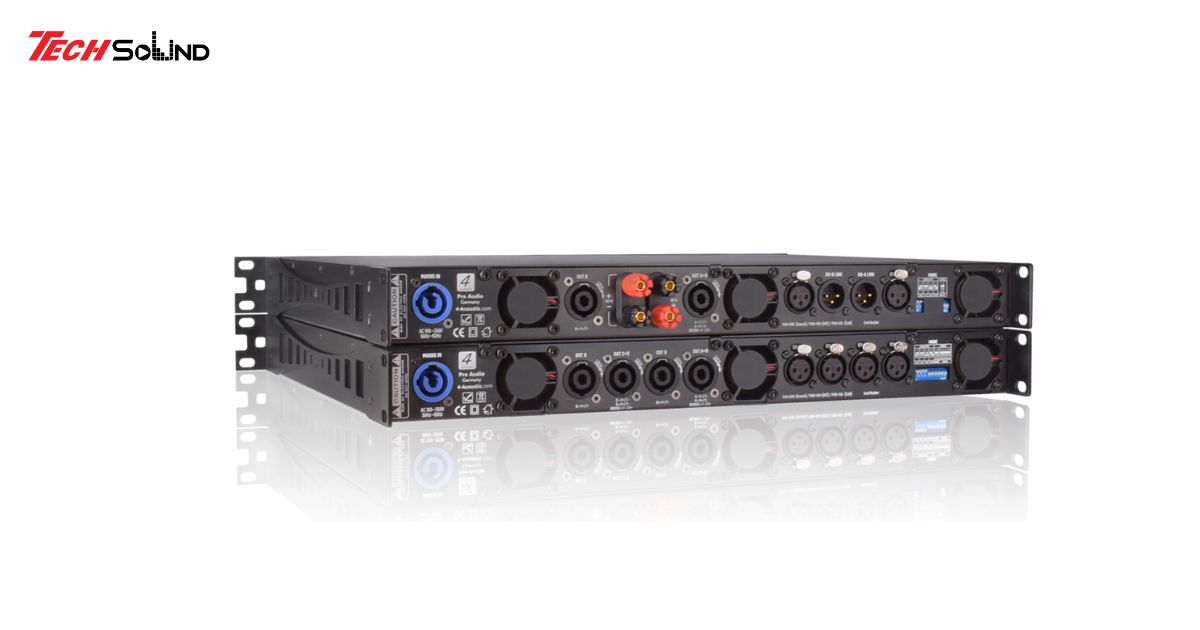

cuc day cong suat 2

Chỉ sử dụng các chế độ và chức năng cần thiết, tránh điều chỉnh liên tục khi không cần thiết.
Luôn đảm bảo nguồn điện đầu vào ổn định và phù hợp với thông số kỹ thuật của cục đẩy.
Kiểm tra kỹ lưỡng các kết nối và dây dẫn trước khi bật nguồn để tránh chập điện hoặc hỏng hóc.

5. Tổng kết

Qua bài viết này, chúng ta đã cùng tìm hiểu về ý nghĩa của các ký hiệu và chức năng của các nút gạt sau cục đẩy công suất. Việc nắm vững kiến thức này sẽ giúp bạn sử dụng thiết bị một cách hiệu quả, đúng cách và kéo dài tuổi thọ của sản phẩm.

Hãy luôn lưu ý các điểm quan trọng như tìm hiểu kỹ trước khi sử dụng, gạt đúng nấc, đấu nối theo hướng dẫn và chỉ sử dụng các chức năng cần thiết. Với sự hiểu biết và cẩn trọng, bạn sẽ có thể tận dụng tối đa khả năng của cục đẩy và mang lại trải nghiệm âm thanh tuyệt vời cho người nghe.
