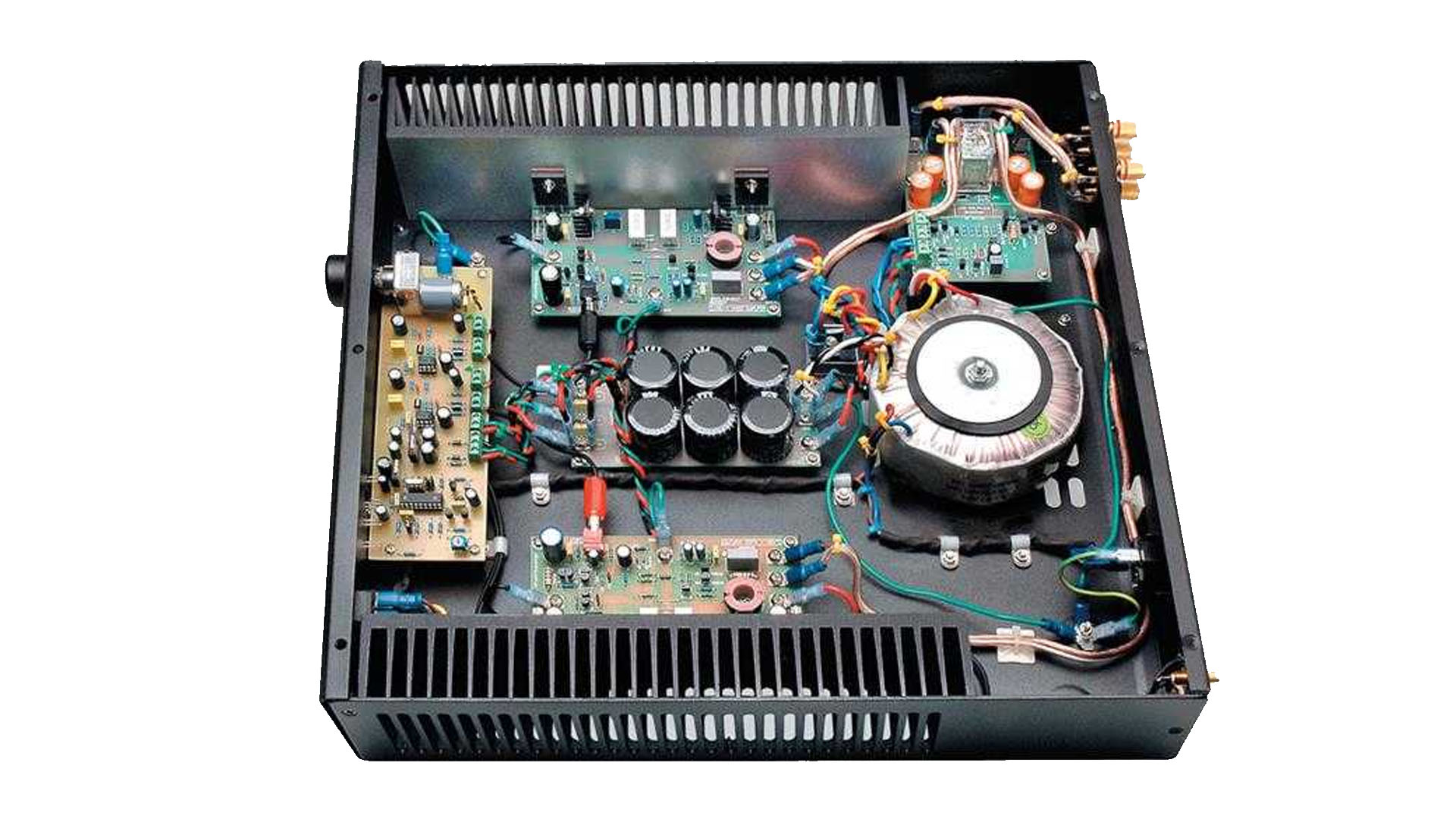

Trong cục đẩy công suất hay amply thường được sử dụng mạch công suất class H. Vậy mạch class H là gì? Chúng có tác dụng gì? Cùng tìm hiểu qua bài viết dưới đây.
Mạch class H là gì?
Mạch class H để điều chỉnh điện áp và cung cấp cho các thiết bị đầu ra như loa,...Điều này đảm bảo điện áp không bao giờ cao hơn mức cần thiết để hỗ trợ tín hiệu dao động. Mạch class H để làm giảm sự tiêu hao trên các thiết bị đầu ra được kết nối cùng với cục đẩy và cho phép cục đẩy hoạt động với hiệu suất tối ưu hơn lớp AB bất kể mức công suất của đầu ra.
Cục đẩy công Class H thường có phức tạp hơn những thiết kế khác, cần phải có mạch điều khiển để dự đoán và kiểm soát nguồn điện áp được cung cấp.
Ưu và nhược điểm của mạch class H
Ưu điểm của mạch class H
- Do công suất đầu ra được tối ưu nên có thể kéo được nhiều loa từ công suất nhỏ tới lớn như loa hội trường sân khấu lớn.
- Có hiệu suất hoạt động cao, sinh nhiệt thấp và tiết kiệm điện.
- Với 2 tầng linh kiện công suất với 2 hay nhiều hơn 2 bộ nguồn. Khi tín hiệu nhỏ sẽ được ngắt và chạy áp thấp để tiết kiệm. Những lúc chạy công suất lớn sẽ dễ dàng nâng cấp ổn định nhờ đó mà bảo toàn được chất lượng khuếch đại.
- Vì được dùng linh kiện công nghệ do vậy nội trở của thiết bị cực thấp.
Nhược điểm của mạch class H
Do có bo mạch nguồn lớp này rất phức tạp, thiết kế không đơn giản vì vậy gây ra khó khắn trong việc sửa chữa.
Nguyên lý hoạt động của mạch class H

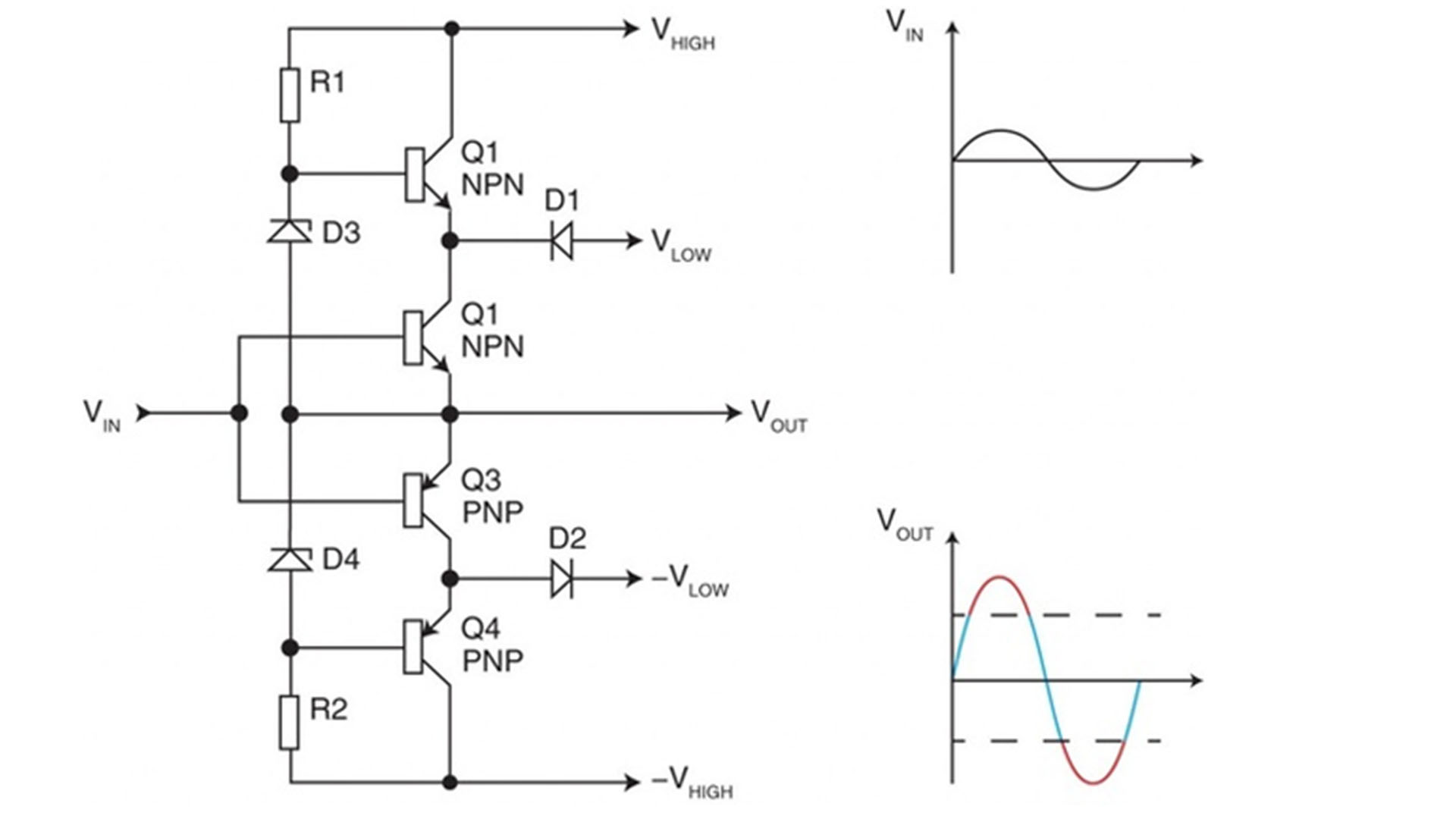

- Khi mạch class H được cấp nguồn điện mà điện áp đầu ra thấp, khi này công tắc trong bộ mạch sẽ ở vị trí như hình số 1. Khi mà tín hiệu đạt đến cực đại, lúc này công tắc năng mặt dưới của elco lên nguồn điện để cho bóng bán dẫn đầu ra phía bên trên nhìn thấy được điện áp khoảng 2V.
- Thời gian tín hiệu chỉ cho phép trong khoảng thời gian nhất định không được quá lâu.
- Những khi tín hiệu đầu vào thấp thì khi đó mạch class H sẽ được khuếch đại cho tín hiệu có biên độ lớn hơn chứ không gây ra tình trạng méo biên độ. Vì vậy khi cấp tín hiệu âm thanh thì vẫn đảm bảo được rằng tín hiệu âm thanh đầu ra, được khuếch đại mà vẫn không bị méo tiếng.
- Mạch class H gồm có 5 đường dây nguồn, mạch class H sẽ xử lý tùy thuộc vào đường tín hiệu vào sao cho phù hợp để đưa tín hiệu ra loa.
Trên đây là những thông tin về mạch class H. Hy vọng qua bài viết bạn đã hiểu được thế nào là mạch class H, những ưu và nhược điểm cũng như là nguyên lý hoạt động của mạch class H.
Cảm ơn bạn đã đọc và theo dõi bài viết của Tech Sound Việt Nam. Cập nhật những thông tin về âm thanh tại Tech Sound Việt Nam.
