Chiết áp là gì? Có bao nhiêu loại? Ứng dụng như thế nào?

Tinh
Th 6 30/05/2025

Chiết áp, hay còn được gọi là biến trở chia áp (potentiometer), là một linh kiện điện tử có vai trò quan trọng trong việc điều chỉnh điện trở và kiểm soát dòng điện trong nhiều ứng dụng điện và điện tử. Bài viết này sẽ cung cấp cho bạn một cái nhìn tổng quan về chiết áp, cũng như giới thiệu đến bạn các loại chiết áp phổ biến hiện nay.

1. Bản chất và cấu tạo của chiết áp

1.1. Định nghĩa và nguyên lý hoạt động của chiết áp

Khi mới bước vào lĩnh vực tự động hóa, nhiều người thường băn khoăn: "Chiết áp là gì?". Về cơ bản, chiết áp là một loại điện trở đặc biệt, có ít nhất một tiếp điểm di động trên thân, cho phép người sử dụng điều chỉnh giá trị điện trở một cách linh hoạt. Tiếp điểm này có thể di chuyển dọc theo chiều dài của điện trở, từ đó thay đổi giá trị điện trở giữa tiếp điểm di động và một trong hai đầu cố định của linh kiện.

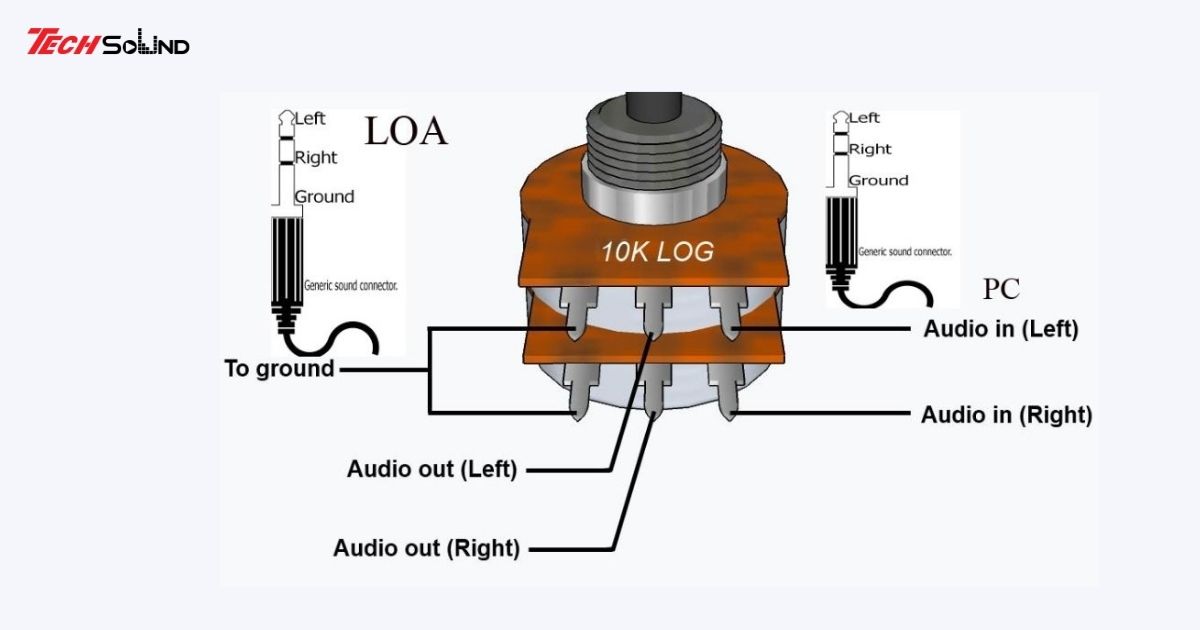

1.2. Các thành phần chính của một chiết áp

Mặc dù có cấu tạo đơn giản, chiết áp đóng vai trò vô cùng quan trọng trong nhiều mạch điện. Các thành phần cơ bản của một chiết áp bao gồm:

Vỏ: Thường được làm từ nhựa hoặc kim loại, vỏ chiết áp có nhiệm vụ bảo vệ các bộ phận bên trong và cung cấp điểm tiếp xúc cho các chân. Ngoài ra, vỏ còn góp phần duy trì sự ổn định trong quá trình hoạt động của linh kiện.

Trục xoay hoặc thanh trượt: Đây là bộ phận di động của chiết áp, cho phép người dùng điều chỉnh vị trí của con chạy, từ đó thay đổi giá trị điện trở và kiểm soát dòng điện đi qua mạch.

Con chạy: Là một tiếp điểm điện có thể di chuyển dọc theo đường dẫn điện trở bên trong chiết áp. Sự di chuyển này giúp thay đổi giá trị điện trở mà con chạy tiếp xúc, qua đó điều chỉnh dòng điện một cách hiệu quả.

Đường dẫn điện trở: Được làm từ vật liệu có điện trở suất lớn, đường dẫn điện trở thường có dạng xoắn ốc hoặc được phủ trên bề mặt cách điện. Thiết kế này không chỉ tăng diện tích tiếp xúc mà còn tạo ra giá trị điện trở ổn định và chính xác.

chiet ap la gi 2

>>> Xem thêm: Điện trở là gì? Cấu tạo và công dụng như thế nào?

2. Phương pháp đo đạc và xác định thông số của chiết áp

2.1. Các bước cơ bản để đo giá trị của chiết áp

Thông thường, các nhà sản xuất sẽ ghi thông số kỹ thuật của chiết áp trực tiếp trên thân thiết bị. Tuy nhiên, trong trường hợp cần kiểm tra hoặc xác định giá trị thực tế của linh kiện, bạn có thể thực hiện các bước sau:

  • Chuẩn bị đồng hồ vạn năng và điều chỉnh thang đo sao cho giá trị hiển thị cao hơn tổng trở của chiết áp.
  • Cắm giắc đen vào cực âm và giắc đỏ vào cực dương.
  • Vặn núm chiết áp về kịch bên trái, đặt hai que đo vào hai đầu của linh kiện, sau đó từ từ vặn núm về phía bên phải đến hết mức. Bạn cũng có thể thực hiện các bước này theo chiều ngược lại.
  • Ghi lại kết quả đo, thực hiện thêm một số lần đo nữa, sau đó tính trung bình để có giá trị chiết áp tương đối chính xác.

2.2. Lưu ý khi đo đạc và kiểm tra chiết áp

Mặc dù quy trình đo chiết áp tương đối đơn giản, bạn vẫn cần lưu ý một số điểm sau để đảm bảo độ chính xác:

  • Tăng số lần đo để có kết quả tin cậy hơn.
  • So sánh giá trị đo được với thông số do nhà sản xuất cung cấp. Nếu kết quả trung bình gần bằng hoặc đúng với giá trị ghi trên chiết áp, linh kiện đang hoạt động bình thường. Ngược lại, nếu có sự chênh lệch đáng kể, có thể do cách đo sai hoặc chiết áp đã hỏng và cần thay thế.

3. Phân loại chiết áp theo các tiêu chí khác nhau

3.1. Dựa vào điện áp làm việc

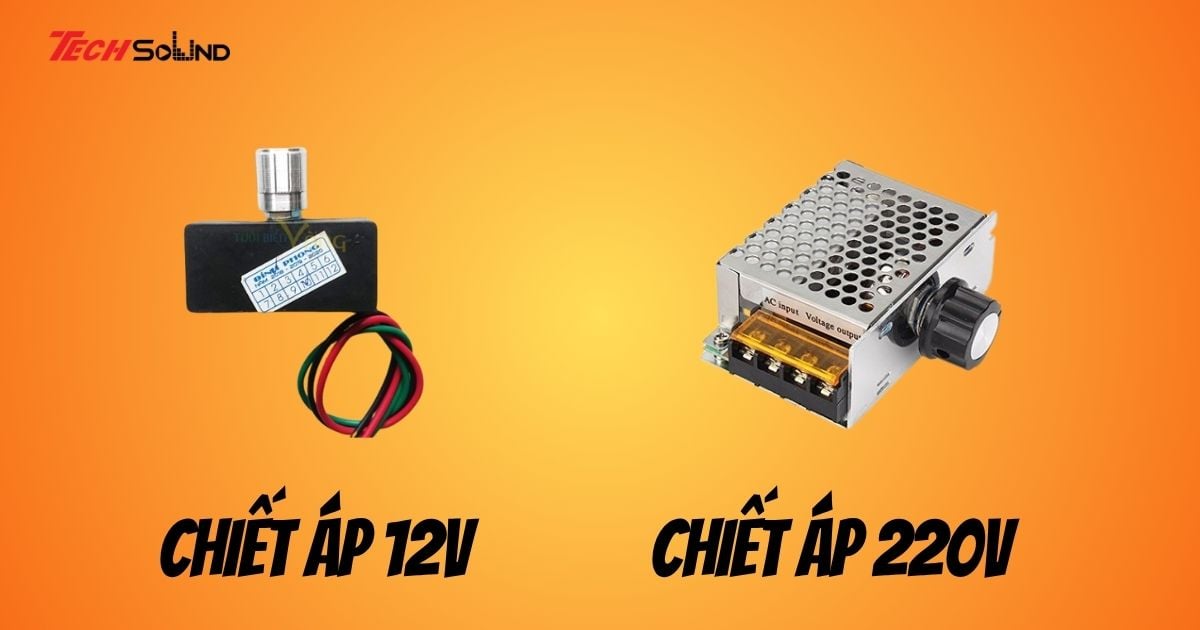

Các loại chiết áp phổ biến dựa trên điện áp làm việc

  • Chiết áp 12V: Là loại chiết áp thường được sử dụng trong các ứng dụng điều chỉnh ánh sáng, âm thanh và hệ thống tự động hóa. Với giá trị điện trở dao động từ vài Ohm đến hàng nghìn Ohm, chiết áp 12V phù hợp với các mạch điện có điện áp 12V.
  • Chiết áp 220V: Được sử dụng phổ biến trong các thiết bị gia dụng như đèn chiếu sáng và quạt, chiết áp 220V cho phép người dùng linh hoạt điều chỉnh độ sáng hoặc tốc độ, từ đó tiết kiệm năng lượng. Khác với chiết áp 12V, loại chiết áp này có giá trị điện trở lớn nhất lên tới hàng trăm Ohm.

chiet ap la gi 3

3.2. Dựa vào giá trị điện trở

  • Chiết áp 10K: Còn được gọi là biến trở 10K, loại chiết áp này có giá trị điện trở tối đa 10 kilo-ohm (10.000 ohm). Với khả năng thay đổi điện trở từ 0 đến 10.000 ohm, chiết áp 10K được ứng dụng rộng rãi trong nhiều lĩnh vực, từ điện tử tiêu dùng đến công nghiệp.
  • Chiết áp 50K: Tương tự như chiết áp 10K, chiết áp 50K cho phép thay đổi điện trở trong khoảng từ 0 đến 50.000 ohm. Thiết bị này thường được sử dụng trong công nghiệp để điều chỉnh mạch đo hoặc mạch khuếch đại, và trong dân dụng để điều chỉnh âm lượng và ánh sáng.
  • Chiết áp 100K: Với khả năng thay đổi điện trở trong phạm vi từ 0 đến 100.000 ohm, chiết áp 100K được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm điện tử tiêu dùng và công nghiệp. Thiết bị này thường được sử dụng để điều chỉnh âm lượng, độ sáng, tốc độ động cơ, hoặc làm biến trở điều chỉnh trong các mạch đo.

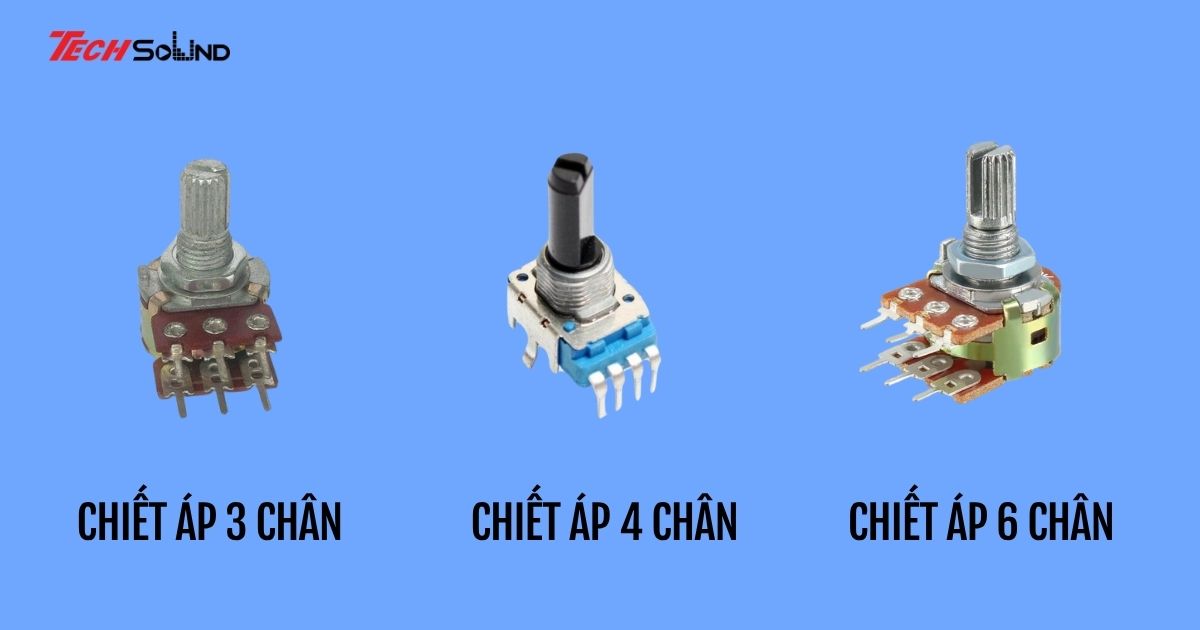

3.3. Dựa trên số chân kết nối

  • Chiết áp 3 chân: Là loại chiết áp được sử dụng phổ biến nhất, chủ yếu trong các thiết bị điện dân dụng. Với cấu tạo đơn giản gồm con chạy, cuộn dây điện trở và 3 chân kết nối, chiết áp 3 chân cho phép người dùng dễ dàng điều chỉnh điện trở thông qua nút vặn.
  • Chiết áp 4 chân: Là biến thể đặc biệt của chiết áp thông thường, thực chất gồm hai chiết áp đơn được kết hợp trong cùng một vỏ bọc. Thiết kế này cho phép điều chỉnh hai giá trị điện trở độc lập, mang lại sự linh hoạt trong các ứng dụng đòi hỏi độ chính xác cao.
  • Chiết áp 6 chân: Mặc dù không phổ biến bằng chiết áp 3 chân, loại chiết áp này vẫn được sử dụng trong nhiều thiết bị âm thanh. Chiết áp 6 chân có thể được chia thành hai loại: 6 chân đôi (2 tầng) và 6 chân 1 tầng, với cách hoạt động khác nhau.

chiet ap la gi 4

3.4. Dựa vào cấu tạo và đường cong đặc tính

Chiết áp than chì: Là loại chiết áp phổ biến nhất, với đường dẫn điện trở được làm bằng than chì. Chiết áp than chì cho phép điều chỉnh điện trở mượt mà và thường được sử dụng trong các ứng dụng không yêu cầu độ chính xác cao.

Chiết áp dây quấn: Có công suất lớn và chịu được dòng điện cao, nhờ đường dẫn điện trở được làm từ sợi dây điện trở quấn quanh lõi cách điện. Chiết áp dây quấn thường được sử dụng trong các ứng dụng công nghiệp, mang lại hiệu quả cao và độ bền đáng tin cậy.

Chiết áp màng carbon: Có độ chính xác cao hơn so với chiết áp than chì, nhờ đường dẫn điện trở được làm bằng lớp màng carbon mỏng và đều. Chiết áp màng carbon thường được sử dụng trong các mạch đo lường và các ứng dụng cần độ chính xác cao.

Chiết áp đa vòng: Cho phép điều chỉnh điện trở với độ phân giải cao nhờ trục xoay nhiều vòng, tăng độ chính xác trong quá trình điều chỉnh. Loại chiết áp này thường được sử dụng trong các thiết bị đo lường chính xác.

3.5. Các loại chiết áp dựa trên đường cong đặc tính

Chiết áp tuyến tính: Là loại chiết áp có điện trở thay đổi tuyến tính theo góc xoay của trục. Điều này có nghĩa là giá trị điện trở thay đổi đều đặn và nhất quán, giúp người dùng dễ dàng kiểm soát và điều chỉnh các thông số trong mạch điện.

Chiết áp logarit: Loại chiết áp này có điện trở thay đổi theo hàm logarit, cho phép điều chỉnh mượt mà và tự nhiên trong các ứng dụng âm thanh. Chiết áp logarit thường được sử dụng trong các mạch âm thanh, do khả năng tương thích tốt với cách nghe của con người.

Chiết áp mũ: Với điện trở thay đổi theo hàm mũ, chiết áp mũ cho phép điều chỉnh ánh sáng một cách linh hoạt và hiệu quả. Loại chiết áp này thường được sử dụng trong các mạch điều khiển độ sáng, tạo ra các mức sáng khác nhau một cách mượt mà và tự nhiên.

4. Ứng dụng của chiết áp trong thực tế

Chiết áp có nhiều ứng dụng hữu ích trong đời sống hàng ngày, giúp điều chỉnh các thông số cho nhiều loại thiết bị điện:

  • Điều chỉnh âm lượng trong các thiết bị âm thanh như radio, ampli và loa.
  • Điều chỉnh độ sáng của đèn LED và màn hình LCD.
  • Điều chỉnh tốc độ trong các thiết bị như quạt và máy bơm nhỏ.
  • Điều chỉnh nhiệt độ trong các thiết bị gia dụng như nồi cơm điện và lò vi sóng.

Như vậy, chúng ta đã cùng tìm hiểu về chiết áp, một linh kiện điện tử đa năng và quan trọng trong nhiều ứng dụng điện và điện tử. Thông qua bài viết, bạn đã nắm được định nghĩa, cấu tạo, cách phân loại, ứng dụng cũng như ký hiệu của chiết áp. Với những kiến thức này, bạn sẽ có thể dễ dàng lựa chọn và sử dụng chiết áp phù hợp cho các dự án điện tử của mình.
