Chức năng nút điều chỉnh, ngõ vào trên mixer

Với sự góp mặt của mixer trong dàn karaoke, âm thanh mà bạn nghe được sẽ trở nên hoàn hảo hơn bao giờ hết. Vậy bạn đã biết chức năng nút điều chỉnh, ngõ vào trên mixer chưa? Hãy cùng Tech Sound tìm hiểu kỹ hơn về vấn đề này thông qua bài viết dưới đây.

hinh anh ban da biet chuc nang nut dieu chinh va ngo vao tren mixer so 1

Khái niệm mixer

Mixer là thiết bị đảm nhận nhiệm vụ xử lý âm thanh, nhận tín hiệu đầu vào và xử lý chúng để tạo ra chất âm hoàn hảo nhất trước khi truyền tới tai người nghe. Do đó, bạn sẽ cảm thấy thoải mái hơn khi ca hát, giai điệu bài nhạc cũng bắt tai và lôi cuốn hơn.

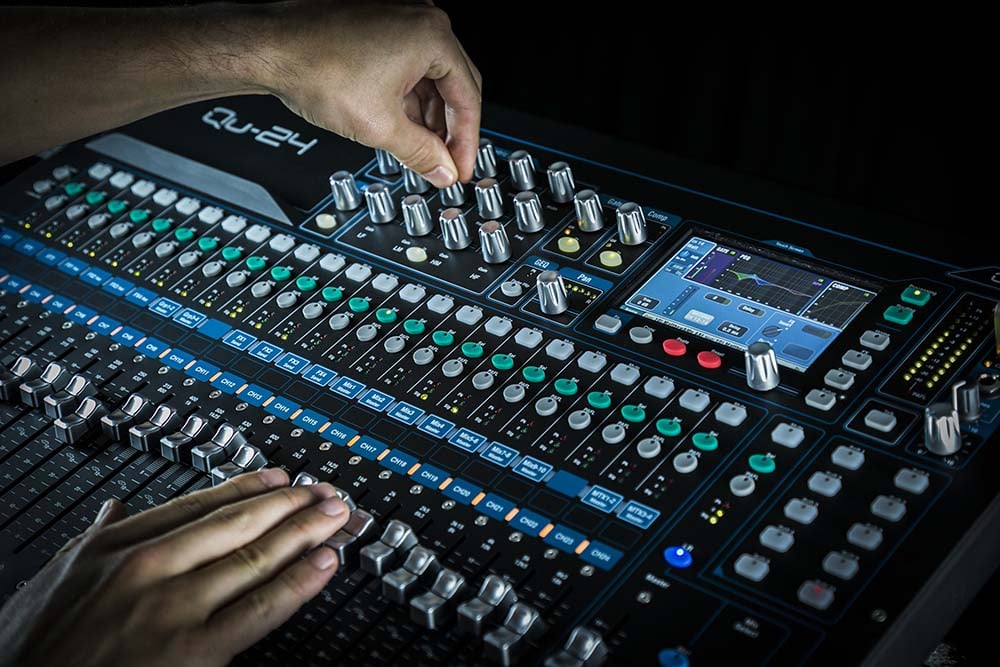

hinh anh ban da biet chuc nang nut dieu chinh va ngo vao tren mixer so 2

>>> Tham khảo trọn bộ các dòng mixer tốt nhất hiện nay tại đây

Chức năng nút điều chỉnh và ngõ vào trên mixer

Chức năng nút điều chỉnh trên mixer

Nút	Chức năng
Gain	Tăng hoặc giảm độ lớn ngõ vào của micro hoặc các loại nhạc cụ
Lo cut	Thay đổi tần số tại kênh
Hi EQ	Âm thanh cao, hay gọi là treble. Bạn có thể tăng hoặc giảm 15dB cho tần số trung tâm của High 12kHz
Mid EQ	Tăng hoặc giảm 15dB tần số trung
Low EQ	Điều chỉnh âm bass, tăng hoặc giảm 15dB ở tần số trung tâm 75Hz. Lưu ý, không tăng tần số thấp này quá cao bởi dễ khiến cho công suất bị quá tải dẫn tới hư loa
Tape to mix	Nhấn công tắc này xuống để đưa tín hiệu từ ngõ Tape (13) vào ngõ ra chính (39)
Tape to Ctrl/hp	Nhấn công tắc này xuống để đưa tín hiệu ở ngõ Tape và ngõ Headphone và control room
Polarity	Làm đảo cực khi ấn xuống
Pad	Tín hiệu ngõ vào của kênh này sẽ giảm đi 20 dB khi nhấn nút này xuống
Đèn báo nguồn Phantom	Công tắc nguồn Phantom nhấn xuống sẽ làm cho đèn báo này sáng. Nếu sử dụng nguồn Phantom, bạn tuyệt đối không sử dụng thiết bị khác nối vào ngõ XLR (canon) hoặc micro điện dung không cân bằng
Nguồn Phantom	Cung cấp 48 vol cho micro
Cần gạt monitor	Thay đổi độ lớn của tín hiệu monitor gửi tới ngõ ra monitor
Công tắc nhấn PFL và đèn báo PFL	Nếu không có nút PFL nào nhấn xuống, tín hiệu ở headphone là tín hiệu của 2 kênh Right master và left, đèn báo PFL active tắt.
Mon send master	Điều khiển mức của ngõ ra monitor
Công tắc PLF/đèn báo PFL	Nhấn nút PLF để kiểm tra tín hiệu vào và chuyển tới Headphone. Thông thường, đèn Signal – PFl (vàng) sẽ báo có tín hiệu trong kênh ở mức -20dB hoặc lớn hơn. Trong trường hợp nhấn nút PFL, đèn sẽ sáng liên tục cho biết rằng tín hiệu ở Headphone là PFL
Headphone level	Điều chỉnh độ lớn của tín hiệu đến Headphone
EFX return	Điều khiển tín hiệu ngõ ra của bộ xử lý Effect vào ngõ trái/phải của main mix
EFX send	Điều khiển mức ở ngõ ra EF send
Đèn đỏ báo clip và đèn xanh báo tín hiệu	Xác định mức ngõ vào của bộ xử lý Effect. Fader, Effect send tác động đến mức tín hiệu tới bộ xử lý Effect, nút send chính điều khiển
Nút chỉnh EFX time	Chỉnh thời gian của các chương trình Reverb hay delay
Nút chọn EFX	Công tắc xoay có thể chọn 1 chương trình Effect
Fader	Kiểm soát tín hiệu tới kênh trái, phải của main mixer; điều khiển tín hiệu ngõ ra của kênh và tín hiệu tới hệ thống Effect
Đèn báo tín hiệu	Khi độ lớn tín hiệu của kênh đạt khoảng -20dB thì đèn báo tín hiệu sẽ sáng. Bên cạnh đó, đèn báo tín hiệu còn dùng làm đồng hồ đo mức
Công tắc Mute	Loại bỏ ngay lập tức tín hiệu của kênh tới bộ Effect, main mixer và ngõ ra monitor mà không làm xáo trộn các phần điều khiển khác
Pan (balance)	Điều chỉnh về phía nào thì tín hiệu ở kênh này sẽ về bên đó nhiều hơn. Ví dụ, điều chỉnh về bên phải thì tín hiệu ở kênh này sẽ ở loa phải nhiều hơn, lấy vị trí 12h làm mốc
AUX send	Điều chỉnh tín hiệu của kênh đó được gửi tới ngõ ra AUX tương ứng (tín hiệu không phụ thuộc vào mức của Fader)
EFX send	Thay đổi độ lớn tín hiệu của kênh để đưa tới bộ trộn Effect. Tín hiệu của Effect phụ thuộc vào Fader chỉnh độ lớn của kênh
Mon send	Thay đổi độ lớn tín hiệu của kênh để đưa tới ngõ ra Monitor. Tín hiệu này chịu tác động của EQ, không phụ thuộc vào Fader
Mid Freq	Xác định tần số cho tần số trung

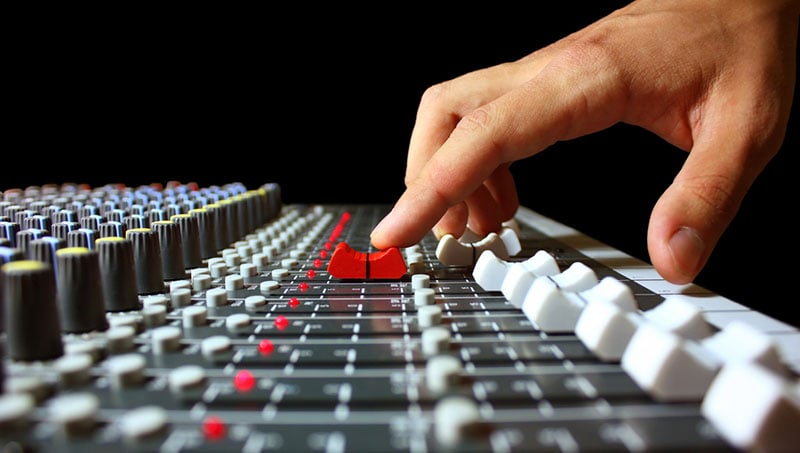

hinh anh ban da biet chuc nang nut dieu chinh va ngo vao tren mixer so 3

Chức năng của ngõ vào trên mixer

Nút	Chức năng
Ngõ vào XLR (canon)	Sử dụng cho các nguồn âm thanh hoặc micro có trở kháng thấp
Ngõ vào Line jk (6.3mm)	Không sử dụng micro và ngõ vào line đồng thời cùng lúc. Ngõ vào Line dùng jk 6 ly, kết nối với micro hoặc nhạc cụ
Insert	Kết nối với các thiết bị ngoại vi bởi jk 6 ly, các thiết bị effect
Ngõ vào stereo jk (6.3mm)	Ngõ vào không cân bằng sử dụng jk 6.3mm
Ngõ vào RCA jk bông sen	tương tự ngõ vào stereo
Record Outputs jks	sử dụng jk búp sen, dùng để ghi lại những tín hiệu đang phát
EFX 2 return jks	Lấy tín hiệu xử lý bên ngoài vào effect 2
Media in jk	Dùng jk búp sen
AUX Outputs	Có jk cân bằng, cung cấp tín hiệu từ Auxiliary Outputs.
Ngõ ra control room	Đây là 2 jk 6.3mm trên phần ngõ ra chính với khả năng lấy tín hiệu ra là unbalance hoặc balance. Tín hiệu tại ngõ này được điều chỉnh bằng nút headphone
Group Outputs	Sử dụng jk stereo để dẫn tín hiệu group ra ngõ này
Công tắc A/B	Cho phép lựa chọn giữa 2 nguồn âm thanh stereo để dẫn tới ngõ vào stereo
Group inserts	Chèn một bộ xử lý tín hiệu để đưa ra ngõ Group
USB Memory connect tor	Dùng để phát và thu tín hiệu bằng USB (dạng đuôi Mp3…)

Trên đây là những thông tin chi tiết giúp bạn hiểu hơn về chức năng nút điều chỉnh và ngõ vào trên mixer. Nếu cần tư vấn hoặc mua thiết bị âm thanh nói chung và mixer nói riêng, bạn hãy liên hệ ngay với Tech Sound Việt Nam để được hỗ trợ chi tiết.
