Bên cạnh mạch class D, mạch class A cũng được sử dụng phổ biến trong các thiết bị âm thanh, đặc biệt là amply. Vậy mạch class A là gì? Cấu tạo và nguyên lý hoạt động ra sao? Hãy cùng Tech Sound Việt Nam tìm hiểu thông tin chi tiết về loại mạch này qua bài viết dưới đây.
1. Mạch class A là gì?
Với các tín đồ âm thanh, mạch class A chắc hẳn là khái niệm không còn xa lạ gì, xuất hiện nhiều trong các bộ khuếch đại âm thanh trên thị trường. Vậy mạch class là gì? Mạch class A hay còn gọi là mạch khuếch đại âm thanh class A. Đây là mạch khuếch đại điện tử có khả năng tăng cường công suất của tín hiệu đầu vào nhưng không làm biến dạng hình dạng sóng ban đầu.
Đặc điểm chính của mạch class A là trong suốt chu kỳ làm việc, transistor hoặc thiết bị khuếch đại luôn ở trạng thái dẫn (on) và chịu dòng điện liên tục. Mạch Class A được ưa chuộng trong các ứng dụng yêu cầu chất lượng âm thanh cao như các dàn karaoke gia đình, ampli đèn và một số thiết bị thu âm chuyên nghiệp. Tuy nhiên, vì tiêu thụ năng lượng lớn và hiệu suất thấp, loại mạch này không phù hợp cho các ứng dụng yêu cầu hiệu suất năng lượng cao hoặc thiết kế tiết kiệm điện.
>>> Bật mí: Cách tự làm cuộn cảm cho loa bass cực đơn giản tại nhà
2. Cấu tạo của mạch class A

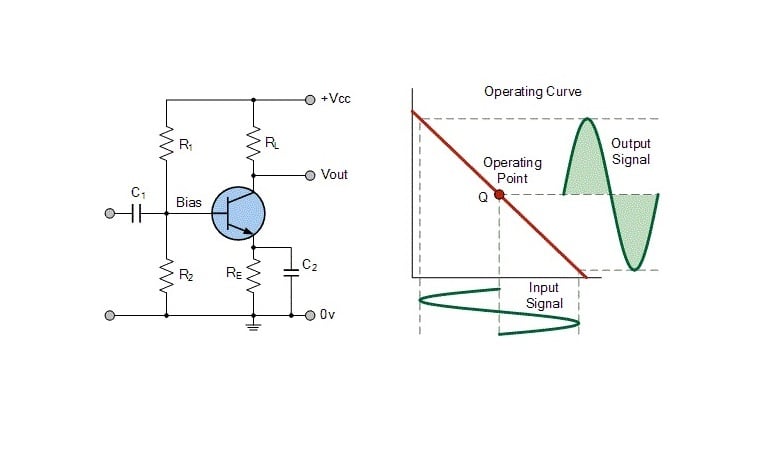

Mạch Class A thường được xây dựng bằng cách sử dụng transistor hoặc các thiết bị khuếch đại khác để tạo ra khuếch đại tín hiệu điện. Các bộ phận cấu thành loại mạch này bao gồm:
- Transistor: Trong mạch Class A, transistor (thường là transistor bipola NPN hoặc PNP) được sử dụng làm khuếch đại tín hiệu. Transistor này được hoạt động ở chế độ cắt-bật (cut-off và saturation) để đảm bảo rằng nó luôn ở trạng thái dẫn (on) trong suốt chu kỳ làm việc.
- Nguồn cấp điện: Mạch cần một nguồn cấp điện duy nhất hoặc nguồn đôi tùy thuộc vào cấu hình cụ thể để cung cấp điện áp cho transistor và mạch khuếch đại.
- Điểm chung (Common Point): Mạch Class A thường có một điểm chung (common point) nơi tín hiệu vào và ra được kết nối. Tín hiệu vào được áp vào transistor ở điểm này và tín hiệu ra được lấy từ transistor tại điểm này.
- Nối đế (Emitter Resistor): Mạch Class A thường có một résitor nối đế (emitter resistor) được nối vào chân Emitter của transistor. Résitor này giúp kiểm soát dòng điện qua transistor và ổn định mạch.
- Điện trở tải (Load Resistor): Điện trở tải được kết nối sau transistor để tạo một tải cho transistor và làm cho tín hiệu ra tương tự được khuếch đại.
- Résitor cố định dòng cơ bản (Biasing Resistor): Để duy trì transistor ở trạng thái dẫn (on), mạch Class A thường có một résitor cố định dòng cơ bản (biasing resistor) được kết nối đến cơ sở (base) của transistor.
Cấu trúc cụ thể và giá trị các thành phần có thể thay đổi tùy thuộc vào ứng dụng cụ thể và mục tiêu của mạch. Mạch Class A được điều chỉnh để đảm bảo transistor luôn hoạt động ở chế độ dẫn (on) trong suốt chu kỳ làm việc, điều này tạo điều kiện để khuếch đại tín hiệu tương tự mà không gây biến dạng nhiều.
3. Nguyên lý hoạt động của mạch class A
Nguyên lý hoạt động của mạch Class A dựa trên việc duy trì transistor hoặc thiết bị khuếch đại ở trạng thái dẫn (on) suốt toàn bộ chu kỳ làm việc. Mạch này được thiết kế để làm việc ở trạng thái dẫn cho dù tín hiệu đầu vào có biến thiên nhỏ hay lớn. Dưới đây là nguyên lý hoạt động cơ bản của mạch Class A:
- Trạng thái cắt-bật: Ban đầu, transistor trong mạch Class A ở trạng thái cắt (cut off), nghĩa là không có dòng điện lớn chảy qua nó. Điều này xảy ra khi điện áp cơ sở (base voltage) thấp và transistor không dẫn dòng.
- Bắt đầu hoạt động: Khi một tín hiệu điện áp đầu vào dương được áp vào cơ sở của transistor, điện áp cơ sở tăng lên, và transistor bắt đầu dẫn dòng điện từ Collector đến Emitter.
- Khuếch đại tín hiệu: Khi transistor dẫn dòng, nó khuếch đại tín hiệu đầu vào. Điều quan trọng ở đây là transistor luôn ở trạng thái dẫn (on), ngay cả khi tín hiệu đầu vào biến đổi.
- Điện trở nối đế (Emitter Resistor): Mạch Class A thường có một điện trở nối đế (Emitter Resistor) nối vào chân Emitter của transistor. Điện trở này giúp kiểm soát dòng điện qua transistor và tạo một điện áp nối đế ổn định.
- Tín hiệu ra: Tín hiệu ra được lấy từ chân Emitter của transistor hoặc sau điện trở nối đế. Điều này làm cho tín hiệu ra tương tự (analog) và biến đổi theo tín hiệu đầu vào.
- Méo hài thấp: Do transistor luôn ở trạng thái dẫn và không có chuyển đổi đột ngột giữa trạng thái cắt và trạng thái dẫn, mạch Class A thường có méo hài thấp, giúp duy trì chất lượng âm thanh tốt.
4. Ưu - nhược điểm của mạch class A
4.1 Ưu điểm
- Chất lượng âm thanh: Mạch Class A nổi tiếng về chất lượng âm thanh cao. Nó cung cấp tín hiệu tương tự với méo hài thấp, giúp tái tạo âm thanh trung thực và ấm áp. Nếu bạn là người yêu âm nhạc và đặt mức chất lượng âm thanh lên hàng đầu, thì amply Class A có thể là lựa chọn tốt.
- Duy trì chất lượng âm thanh ổn định: Ampli Class A luôn hoạt động ở chế độ dẫn, giúp duy trì chất lượng âm thanh ổn định ngay cả khi tín hiệu thay đổi.
4.2 Nhược điểm
- Tiêu thụ năng lượng cao: Ampli Class A tiêu thụ năng lượng lớn và chuyển nhiệt cao, điều này có thể làm tăng hóa đơn điện của bạn và cần sự thông gió tốt để làm mát thiết bị.
- Giá cả đắt đỏ: Các thiết bị amply Class A thường có giá đắt đỏ hơn so với các lựa chọn khác, vì cần các linh kiện chất lượng cao và quy trình sản xuất phức tạp.
- Hiệu suất thấp: Ampli Class A có hiệu suất thấp, tức là chỉ một phần nhỏ của năng lượng tiêu thụ được chuyển thành công suất tín hiệu, trong khi phần lớn biến thành nhiệt. Điều này có thể không phù hợp cho các ứng dụng đòi hỏi hiệu suất năng lượng cao.
- Kích thước và trọng lượng lớn: Ampli Class A thường lớn và nặng hơn so với các loại ampli khác.
Trên đây là những thông tin chi tiết về mạch class A. Hy vọng qua bài viết này, bạn đã có thông tin hữu ích về loại mạch này, từ đó lựa chọn được những thiết bị âm thanh phù hợp với nhu cầu sử dụng. Nếu cần biết thêm thông tin về mạch class A nói riêng và thiết bị âm thanh nói chung, bạn hãy liên hệ ngay với Tech Sound Việt Nam.
